規格型號：46272137
頻率：1~133MHZ
尺寸：5.0*3.2mm
PDF
產品描述：AXTAL晶振,AXE5032P晶振,AXE5032P-50-25-0C_Rev.1-12.000MHz晶振,5032mm體積的石英晶體振蕩器,有源晶振,該產品可驅動2.5V的溫補晶振,壓控晶振,VC-TCXO晶體振蕩器產品,電源電壓的低電耗型,編帶包裝方式,可對應自動高速...

AXTAL晶振,AXE5032P晶振,AXE5032P-50-25-0C_Rev.1-12.000MHz晶振,5032mm體積的石英晶體振蕩器,有源晶振,該產品可驅動2.5V的溫補晶振,壓控晶振,VC-TCXO晶體振蕩器產品,電源電壓的低電耗型,編帶包裝方式,可對應自動高速貼片機自動焊接,及IR回流焊接(無鉛對應),為無鉛產品,超小型,質地輕.產品被廣泛應用到集成電路,程控交換系統,無線發射基站.
我們的名字AXTAL代表一個先進適用的XTAL產品，其中“XTAL”是“水晶”的常見縮寫。我們公司AXTAL成立于2003年，是由物理學家兼電子工程師Bernd Neubig從之前的TELE QUARZ分離出來的。其員工擁有超過80年的石英晶體行業的累積經驗和專業知識.

我們的服務： AXTAL - 與頻率控制產品的分銷商不同 - 能夠根據公認的IEC，MIL和ESA標準，包括溫度沖擊等環境測試，對晶體，振蕩器和濾波器進行全面的內部測試，篩選和鑒定測試。振動，機械沖擊等。我們?yōu)榭蛻籼峁┖细竦闹С郑越鉀Q問題并解決特定應用中的問題。
AXTAL的業務活動遵循以下原則：
客戶滿意度是我們的首要目標，也是我們成功的前提
最大的靈活性，以支持和滿足客戶的特殊要求
堅定承諾確保并始終如一地提高我們的質量，可靠性和可靠性
在我們的產品，設計和制造方法中應用并推動先進技術
Beeing并保持頻率控制和壓電傳感器的專家
德國AXTAL晶振憑借完善的質量管理體系(QMS)確保其產品的高質量和可靠性,并在質量管理手冊(QMH)中進行了記錄和修復.在貼片晶振,有源晶振,石英晶體等產品設計階段已經達到巔峰時期,并且持續創新與突破自我,使得在業界知名度大漲.AXTAL晶振,AXE5032P晶振,AXE5032P-50-25-0C_Rev.1-12.000MHz晶振.

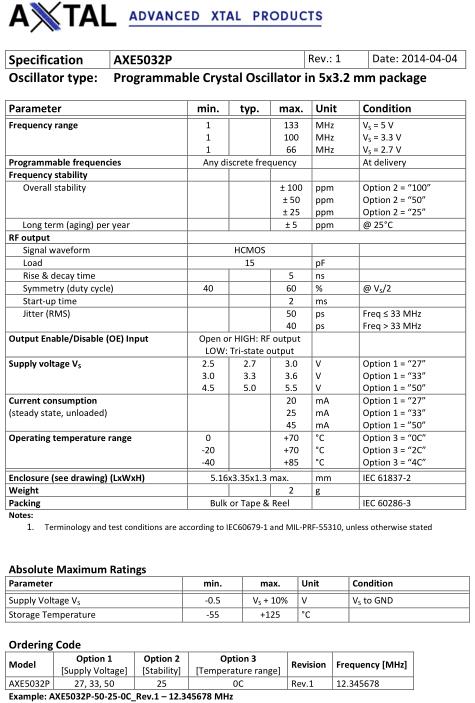

Parameter	min.	typ.	max.	Unit	Condition
Frequency range	1		133	MHz	V S = 5 V
	1		100	MHz	V S = 3.3 V
	1		66	MHz	V S = 2.7 V
Programmable frequencies	Any discrete frequency			MHz	At delivery
Frequency stability
Overall stability			±100	ppm	Option 2 = “100”
			±50	ppm	Option 2 = “50”
			±25	ppm	Option 2 = “25”
Long term (aging) per year			±50	ppm	@ 25°C
RF output
Signal waveform	HCMOS
Load	15			pF
Rise & decay time			5	ns
Symmetry (duty cycle)	40		60	%	@ V S /2
Start‐up time			2	ms
Jitter (RMS)			50	ps	Freq ≤ 33 MHz
Jitter (RMS)			40	ps	Freq > 33 MHz
Output Enable/Disable (OE) Input	Open or HIGH: RF output LOW: Tri-state output
Supply voltage V S	2.5	2.7	3.0	V	Option 1 = “27”
	3.0	3.3	3.6	V	Option 1 = “33”
	4.5	5.0	5.5	V	Option 1 = ”50”
Current consumption (steady state, unloaded)			20	mA	Option 1 = “27”
			25	mA	Option 1 = “33”
			45	mA	Option 1 = ”50”
Operating temperature range	0		+70	°C	Option 3 = “0C”
	‐40		+70	°C	Option 3 = “2C”
	‐40		+85	°C	Option 3 = “4C”

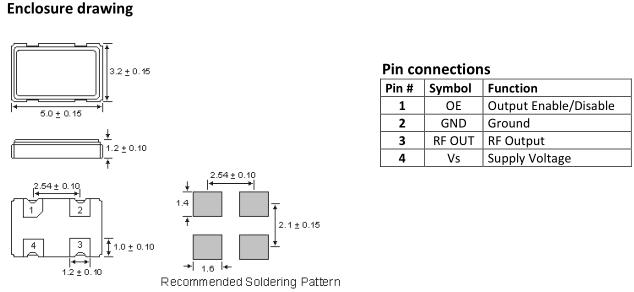

Enclosure (see drawing) (LxWxH)	5.16x3.35x1.3 max.			mm	IEC 61837‐2
Weight			2	g
Packing	Bulk or Tape & Reel				IEC 60286-3

耐焊性:

將晶振加熱包裝材料至+150°C以上會破壞產品特性或損害產品.如需在+150°C以上焊接石英晶振,建議使用SMD晶振產品.在下列回流條件下,對石英晶振產品甚至SMD貼片晶振使用更高溫度,會破壞晶振特性.建議使用下列配置情況的回流條件.安裝這些貼片晶振之前,應檢查焊接溫度和時間.同時,在安裝條件更改的情況下,請?jiān)俅芜M(jìn)行檢查.如果需要焊接的晶振產品在下列配置條件下進行焊接,請聯系我們以獲取耐熱的相關信息.

粘合劑

請勿使用可能導致石英晶振所用的封裝材料,終端,組件,玻璃材料以及氣相沉積材料等受到腐蝕的膠粘劑.（比如,氯基膠粘劑可能腐蝕一個晶振的金屬“蓋”,從而破壞密封質量,降低性能.）

機械振動的影響

當晶振產品上存在任何給定沖擊或受到周期性機械振動時,比如：壓電揚聲器,壓電蜂鳴器,以及喇叭等,輸出頻率和幅度會受到影響.這種現象對通信器材通信質量有影響.盡管晶振產品設計可最小化這種機械振動的影響,我們推薦事先檢查并按照下列安裝指南進行操作.

熱影響

重復的溫度巨大變化可能會降低受損害的石英晶振產品特性,并導致塑料封裝里的線路擊穿.必須避免這種情況.

安裝方向

振蕩器的不正確安裝會導致故障以及崩潰,因此安裝時,請檢查安裝方向是否正確.

通電

不建議從中間電位和/或極快速通電,否則會導致無法產生振蕩和/或非正常工作.

負載電容

有源晶振振蕩電路中負載電容的不同,可能導致振蕩頻率與設計頻率之間產生偏差.試圖通過強力調整,可能只會導致不正常的振蕩.在使用之前,請指明該振動電路的負載電容（請參閱“負載電容”章節內容）.AXTAL晶振,AXE5032P晶振,AXE5032P-50-25-0C_Rev.1-12.000MHz晶振.
