規格型號：22054285
頻率：7~50MHZ
尺寸：7.0*5.0mm
PDF
產品描述：AXTAL晶振,AXE7050M晶振,AXE7050M-50-25-2C_Rev.1-10.000MHz晶振,小型SMD有源晶振,從最初超大體積到現在的7050mm,6035mm,5032mm,3225mm,2520mm體積,有著翻天覆地的改變,體積的變小也使產品帶來了更高的穩定性能,接縫密...

AXTAL晶振,AXE7050M晶振,AXE7050M-50-25-2C_Rev.1-10.000MHz晶振,小型SMD有源晶振,從最初超大體積到現在的7050mm,6035mm,5032mm,3225mm,2520mm體積,有著翻天覆地的改變,體積的變小也使產品帶來了更高的穩定性能,接縫密封石英晶體振蕩器,精度高,覆蓋頻率范圍寬的特點,SMD高速自動安裝和高溫回流焊設計,Optionable待機輸出三態輸出功能,電源電壓范圍:1.8V~5V,高穩定性,低抖動,低功耗,主要應用領域:無線通訊,高端智能手機,平板筆記本W(wǎng)LAN,藍牙,數碼相機,DSL和其他IT產品的晶振應用,三態功能,PC和LCDM等高端數碼領域,符合RoHS/無鉛.

AXTAL憑借我們完善的質量管理體系（QMS）確保其產品的高質量和可靠性，并在我們的質量管理手冊（QMH）中進行了記錄和修復。在產品設計階段，我們已經應用了受控設計流程，在客戶應用程序中進行了大量驗證步驟和最終驗證。憑借我們記錄良好的制造流程的過程控制系統，大量的在線測試，檢查和篩選，包括對制造產品的100％最終檢查，以及測試結果的數據庫，完全可追溯到單個系列的數量每一項，我們都嚴格控制產品質量水平。

對所有購買的關鍵部件進行全面檢查，確保可疑組件不會進入我們的生產線。通過我們的質量圈建立了一個持續改進的系統，成員來自研發，生產和質量管理。
AXTAL的質量體系和流程通過對軍事和航天工業及其他行業主要客戶的審核進行檢查和批準。
AXTAL真正的晶體振蕩器和頻率控制模塊產品系列完全由德國設計和制造，并由我們的負責人提供各種產品。
我們的線卡包括（其中包括）SICCAS - 特殊晶體的領先制造商，如Langasite（LGS），Langatate（LGT），CTGS，CNGS，YCOB和許多其他壓電晶體
AXTAL晶振是一家比較年輕的頻率元件品牌,2003年成立的AXTAL Crystal公司,擁有比較新型的生產設備和技術,AXTAL德國石英晶振在這十幾年的發展當中,規模日漸壯大,生產大量符合市場的需要的頻率控制元器件,包括石英晶體諧振器,SPXO振蕩器,有源晶振等元件.AXTAL晶振,AXE7050M晶振,AXE7050M-50-25-2C_Rev.1-10.000MHz晶振.

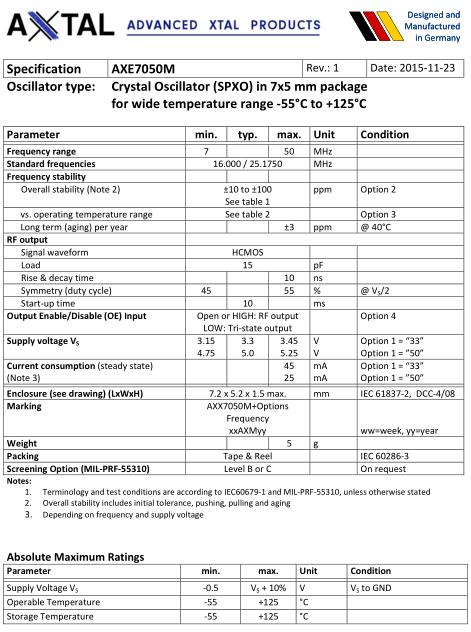

Parameter	min.	typ.	max.	Unit	Condition
Frequency range	7		50	MHz
Standard frequencies	16.000 / 25.1750			MHz
Frequency stability
Overall stability (Note 2)	±10 to ±100			ppm	Option 2
Overall stability (Note 2)	See table 1			ppm
vs. operating temperature range	See table 2				Option 3
Long term (aging) per year			±3	ppm	@ 40°C
RF output
Signal waveform	HCMOS
Load	15			pF
Rise & decay time			10	ns
Symmetry (duty cycle)	45		55	%	@ V S /2
Symmetry (duty cycle)		10		ms
Output Enable/Disable (OE) Input	Open or HIGH: RF output LOW: Tri‐state output				Option 4
Supply voltage V S	3.15	3.3	3.45	V	Option 1 = “33”
Supply voltage V S	4.75	5	5.25	V	Option 1 = ”50”
Current consumption (steady state) (Note 3)			45	mA	Option 1 = “33”
Current consumption (steady state) (Note 3)			25	mA	Option 1 = ”50”

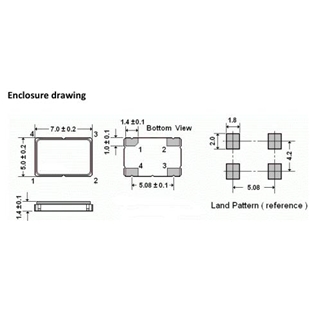

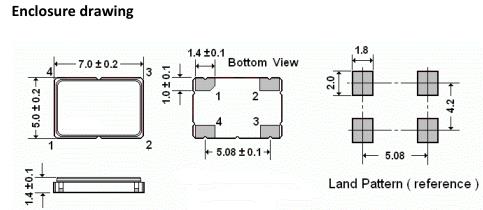

Enclosure (see drawing) (LxWxH)	7.2 x 5.2 x 1.5 max.			mm	IEC 61837‐2, DCC‐4/08
Marking	AXX7050M+Options Frequency xxAXMyy				ww=week, yy=year
Weight			5	gram
Packing	Tape & Reel				IEC 60286-3
Screening Option (MIL‐PRF‐55310)	Level B or C				On request

耐焊性:

將晶振加熱包裝材料至+150°C以上會破壞產品特性或損害產品.如需在+150°C以上焊接石英晶振,建議使用SMD晶振產品.在下列回流條件下,對石英晶振產品甚至SMD貼片晶振使用更高溫度,會破壞晶振特性.建議使用下列配置情況的回流條件.安裝這些貼片晶振之前,應檢查焊接溫度和時間.同時,在安裝條件更改的情況下,請再次進行檢查.如果需要焊接的晶振產品在下列配置條件下進行焊接,請聯系我們以獲取耐熱的相關信息.

粘合劑

請勿使用可能導致石英晶振所用的封裝材料,終端,組件,玻璃材料以及氣相沉積材料等受到腐蝕的膠粘劑.（比如,氯基膠粘劑可能腐蝕一個晶振的金屬“蓋”,從而破壞密封質量,降低性能.）

機械振動的影響

當晶振產品上存在任何給定沖擊或受到周期性機械振動時,比如：壓電揚聲器,壓電蜂鳴器,以及喇叭等,輸出頻率和幅度會受到影響.這種現象對通信器材通信質量有影響.盡管晶振產品設計可最小化這種機械振動的影響,我們推薦事先檢查并按照下列安裝指南進行操作.

熱影響

重復的溫度巨大變化可能會降低受損害的石英晶振產品特性,并導致塑料封裝里的線路擊穿.必須避免這種情況.

安裝方向

振蕩器的不正確安裝會導致故障以及崩潰,因此安裝時,請檢查安裝方向是否正確.

通電

不建議從中間電位和/或極快速通電,否則會導致無法產生振蕩和/或非正常工作.

負載電容

有源晶振振蕩電路中負載電容的不同,可能導致振蕩頻率與設計頻率之間產生偏差.試圖通過強力調整,可能只會導致不正常的振蕩.在使用之前,請指明該振動電路的負載電容（請參閱“負載電容”章節內容）.AXTAL晶振,AXE7050M晶振,AXE7050M-50-25-2C_Rev.1-10.000MHz晶振.
