規格型號：41847044
頻率：10~52MHZ

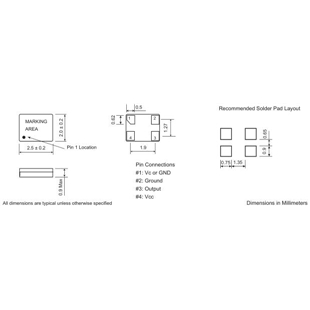

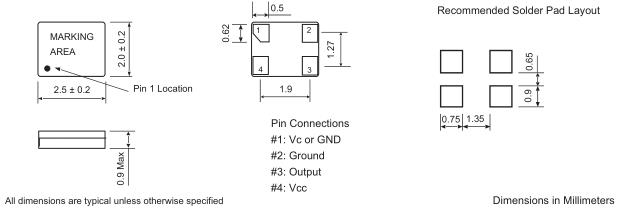

尺寸：2.5*2.0mm
PDF
產品描述：Fortiming晶振,TC22晶振,TC22-19M200-CV026J晶振,有源晶振,是指晶體本身起振需要外部電壓供應,起振后可直接驅動CMOS集成電路,產品本身已實現與薄型IC(TSSOP封裝,TVSOP封裝)同樣的1mm厚度,斷開時的消費電流是15A以下,編...

Fortiming晶振,TC22晶振,TC22-19M200-CV026J晶振,有源晶振,是指晶體本身起振需要外部電壓供應,起振后可直接驅動CMOS集成電路,產品本身已實現與薄型IC(TSSOP封裝,TVSOP封裝)同樣的1mm厚度,斷開時的消費電流是15µA以下,編帶包裝方式可對應自動搭載及IR回流焊接(無鉛對應)產品有幾種電壓供選1.8V,2.5V,3V3.3V,5V,以應對不同IC產品需要.
Fortiming晶振公司提供質量高的產品,工程支持和有競爭力的價格.我們的石英頻率控制器件系列包括晶體,晶體時鐘振蕩器,溫補晶振,OCXO,VCXO和晶體濾波器，這些器件采用多種引線和SMD晶振設計.我們致力于為您提供最好的服務,這是我們知道的最佳方式,可以贏得您的信任并建立持久的關系.

收集和組織有關頻率控制和時序管理應用相關主題的最新信息，它涵蓋了型產品開發,新應用,型制造技術以及全球最新業務開發.

Fortiming晶振與兩家亞洲制造業務部門建立了戰略合作伙伴關系,通過交叉投資分享制造專業知識,精湛技術和低成本批量生產.工程設計,產品規格和后勤支持在位于馬薩諸塞州萬寶路的公司辦公室進行,而批量生產則在亞洲的附屬工廠完成.這些生產設施已通過ISO認證,并提供新的自動化加工技術和引進精湛的設備.

Fortiming晶振公司致力于為客戶提供全面的優質石英晶振,石英晶體振蕩器,溫補晶振等頻率控制元器件.Fortiming晶振,TC22晶振,TC22-19M200-CV026J晶振.

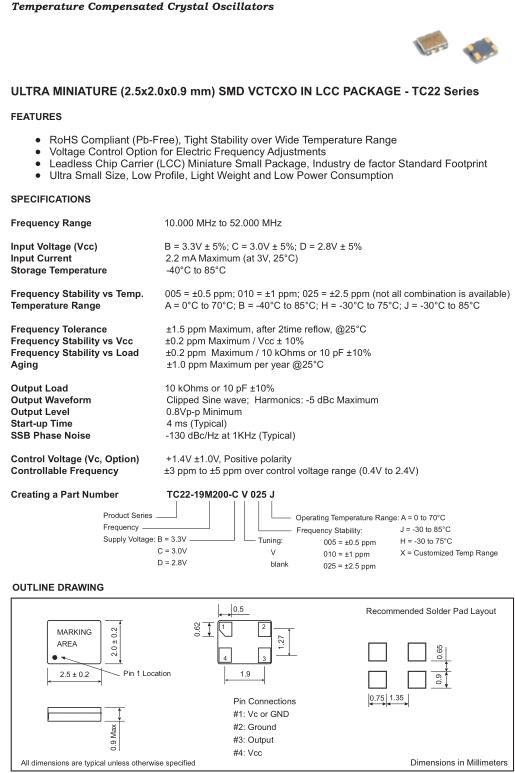

Frequency Range	10.000 MHz to 52.000 MHz
Input Voltage (Vcc)	B = 3.3V ± 5%; C = 3.0V ± 5%; D = 2.8V ± 5%
Input Current	2.2 mA Maximum (at 3V, 25°C)
Storage Temperature	-40°C to 85°C
Frequency Stability vs Temp.	005 = ±0.5 ppm; 010 = ±1 ppm; 025 = ±2.5 ppm (not all combination is available)
Temperature Range	A = 0°C to 70°C; B = -40°C to 85°C; H = -30°C to 75°C; J = -30°C to 85°C
Frequency Tolerance	±1.5 ppm Maximum, after 2time reflow, @25°C
Frequency Stability vs Vcc	±0.2 ppm Maximum / Vcc ± 10%
Frequency Stability vs Load	±0.2 ppm Maximum / 10 kOhms or 10 pF ±10%
Aging	±1.0 ppm Maximum per year @25°C
Output Load	10 kOhms or 10 pF ±10%
Output Waveform	Clipped Sine wave; Harmonics: -5 dBc Maximum
Output Level	0.8Vp-p Minimum
Start-up Time	4 ms (Typical)
SSB Phase Noise	-130 dBc/Hz at 1KHz (Typical)
Control Voltage (Vc, Option)	+1.4V ±1.0V, Positive polarity
Controllable Frequency	±3 ppm to ±5 ppm over control voltage range (0.4V to 2.4V)

耐焊性:

將晶振加熱包裝材料至+150°C以上會破壞產品特性或損害產品.如需在+150°C以上焊接石英晶振,建議使用SMD晶振產品.在下列回流條件下,對石英晶振產品甚至SMD貼片晶振使用更高溫度,會破壞晶振特性.建議使用下列配置情況的回流條件.安裝這些貼片晶振之前,應檢查焊接溫度和時間.同時,在安裝條件更改的情況下,請?jiān)俅芜M(jìn)行檢查.如果需要焊接的晶振產品在下列配置條件下進行焊接,請聯系我們以獲取耐熱的相關信息.

粘合劑

請勿使用可能導致石英晶振所用的封裝材料,終端,組件,玻璃材料以及氣相沉積材料等受到腐蝕的膠粘劑.（比如,氯基膠粘劑可能腐蝕一個晶振的金屬“蓋”,從而破壞密封質量,降低性能.）

機械振動的影響

當晶振產品上存在任何給定沖擊或受到周期性機械振動時,比如：壓電揚聲器,壓電蜂鳴器,以及喇叭等,輸出頻率和幅度會受到影響.這種現象對通信器材通信質量有影響.盡管晶振產品設計可最小化這種機械振動的影響,我們推薦事先檢查并按照下列安裝指南進行操作.

熱影響

重復的溫度巨大變化可能會降低受損害的石英晶振產品特性,并導致塑料封裝里的線路擊穿.必須避免這種情況.

安裝方向

振蕩器的不正確安裝會導致故障以及崩潰,因此安裝時,請檢查安裝方向是否正確.

通電

不建議從中間電位和/或極快速通電,否則會導致無法產生振蕩和/或非正常工作.

負載電容

有源晶振振蕩電路中負載電容的不同,可能導致振蕩頻率與設計頻率之間產生偏差.試圖通過強力調整,可能只會導致不正常的振蕩.在使用之前,請指明該振動電路的負載電容（請參閱“負載電容”章節內容）.Fortiming晶振,TC22晶振,TC22-19M200-CV026J晶振.
