- 規格型號：26309447
- 頻率：32.768KHZ

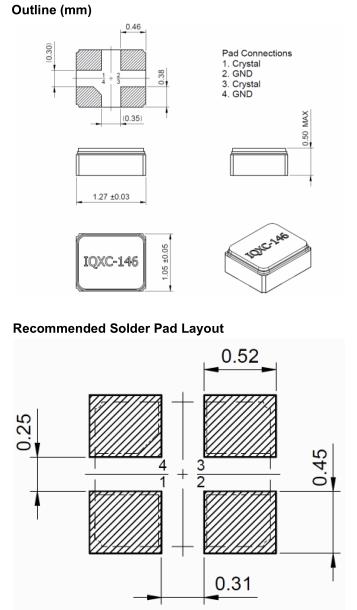

- 尺寸：1.2*1.0mm
- 產品描述：IQD晶振,IQXC-146晶振,32.768kHz-IQXC-146-20/12.5晶振,貼片表晶32.768K系列具有超小型,薄型,質地輕的表面貼片音叉型石英晶體振蕩器,晶振產品本身具備優良的耐熱性,耐環境特性,在辦公自動化,家電領域,移動通信領域可發...
IQD晶振,IQXC-146晶振,32.768kHz-IQXC-146-20/12.5晶振
航欄(10).jpg)
IQD晶振,IQXC-146晶振,32.768kHz-IQXC-146-20/12.5晶振,貼片表晶32.768K系列具有超小型,薄型,質地輕的表面貼片音叉型石英晶體振蕩器,晶振產品本身具備優良的耐熱性,耐環境特性,在辦公自動化,家電領域,移動通信領域可發揮優良的電氣特性,符合無鉛標準,滿足無鉛焊接的回流溫度曲線要求,金屬外殼的石英晶振使得產品在封裝時能發揮比陶瓷晶振外殼更好的耐沖擊性能.IQD伊克德晶振集團所生產的頻率元件類型包括石英晶振,晶體諧振器,壓控晶振,有源貼片晶振,TXCO溫補晶振,水晶振蕩子等.從民用級石英晶振到工業級石英貼片晶振,廣泛應用于工業機械設備,醫學機械,軍事應用的高性能石英晶體,貼片晶振,石英晶體振蕩器.在產品中使用具有耐沖擊性強,抗振性強等特點.在產品中所使用的范圍高達-55到200℃,并且具有超小體積能夠做到1.55 x 0.95毫米,晶體振蕩器頻率公差和溫度穩定降至5ppm,頻率從10kHz到250MHz的寬廣范圍選擇,能夠滿足諸如低老化和低相位噪音等特殊要求的產品應用.IQD晶振,IQXC-146晶振,32.768kHz-IQXC-146-20/12.5晶振.
| Frequency | 32.768kHz |
| Frequency Tolerance | ±20.00ppm |
| Tolerance Condition | @ 25°C ±5°C |
| Ageing |
±5ppm max in 1st year @ 25°C ±3°C |
| Turnover Temperature 25°C ±5°C | |
| Frequency Stability Coefficient (k): | (-0.036ppm±10%)/°C² |
| Load Capacitance (CL) | 6.0pF to 12.5pF |
| Shunt Capacitance (C0) | 1.4pF typ |
| Drive Level | 0.1µW typ, 0.3µW max |
| Operating Temperature Ranges | -40 to 85°C |
| Storage Temperature Range: | –55 to 125°C |
| Drop: |
100g dummy dropped 10 times in 3 axis from a height of 1500mm onto concrete. |
| High Temperature Storage: | 125°C for 1000hrs |
| Low Temperature Storage: | -55°C for 1000hrs |
| Humidity: | 85°C ±2° at 85% RH for 1000hrs |
| Thermal Shock Resistance: |
-55°C to 125°C for 30mins, 100 cycles. |
| ESR | 90000Ω |
.jpg)
存儲事項正常溫度和濕度：
溫度：+15°C 至 +35°C，濕度 25 % RH 至 85 % RH（請參閱“測試點JIS C 60068-1 / IEC 60068-1的標準條件”章節內容）。
(2) 請仔細處理內外盒與卷帶。外部壓力會導致卷帶受到損壞。
安裝時注意事項
耐焊性
加熱包裝材料至+150°C以上會破壞產品特性或損害產品。如需在+150°C以上焊接晶體產品，建議使用SMD產品。在下列回流條件下，對晶體產品甚至SMD產品使用更高溫度，會破壞產品特性。建議使用下列配置情況的回流條件。安裝這些產品之前，應檢查焊接溫度和時間。同時，在安裝條件更改的情況下，請再次進行檢查。如果需要焊接的石英晶體產品在下列配置條件下進行焊接，請聯系我們以獲取耐熱的相關信息。
（1）柱面式產品和DIP產品
型號 焊接條件
[ 柱面式 音叉晶振]
C-類型，C-2-類型，C-4-類型 +280°C或低于@最大值5 s
請勿加熱封裝材料超過+150°C
[ 柱面式 ]
CA-301
[ DIP ]
SG-51 / 531, SG-8002DB DC,
RTC-72421 / 7301DG +260°C或低于@最大值 10 s
請勿加熱封裝材料超過+150°C
(2)SMD晶振產品回流焊接條件（實例）
用于JEDEC J-STD-020D.01回流條件的耐熱可用性需個別判斷。請聯系我們以便獲取相關信息。
盡可能使溫度變化曲線保持平滑。IQD晶振,IQXC-146晶振,32.768kHz-IQXC-146-20/12.5晶振.
