- 規格型號：93714722
- 頻率：24MHZ
- 尺寸：2.5*2.0mm
- 產品描述：1XSF024000AR29DSO221SHF2520mm相機模塊1.8V24MHZ,尺寸為2520mm，頻率為24MHZ，電壓1.8~5.0V，日本KDS晶振，大真空有源晶振，水晶振動子，有源貼片晶振，SPXO振蕩器，OSC振蕩器，日本進口晶振，2520mm有源晶振，低電壓...
1XSF024000AR29 DSO221SHF 2520mm 相機模塊 1.8V 24MHZ
1XSF024000AR29 DSO221SHF 2520mm 相機模塊 1.8V 24MHZ,尺寸為2520mm，頻率為24MHZ，電壓1.8~5.0V，日本KDS晶振，大真空有源晶振，水晶振動子，有源貼片晶振，SPXO振蕩器，OSC振蕩器，日本進口晶振，2520mm有源晶振，低電壓晶振，低抖動晶振，低相位晶振，高質量晶振，高性能晶振，低耗能晶振，藍牙專用晶振，娛樂設備晶振，相機模塊專用晶振，車載多媒體裝置專用有源晶振，測試測量晶振，醫療產品晶振，1XSF027000EH6晶振，1XSF012288EH1晶振。有源晶振產品主要應用范圍：WiLAN, WiMAX，藍牙，DVC, HDTV，藍光光盤，PC外設、娛樂設備以及相機模塊，車載多媒體裝置等領域。1XSF024000AR29 DSO221SHF 2520mm 相機模塊 1.8V 24MHZ.

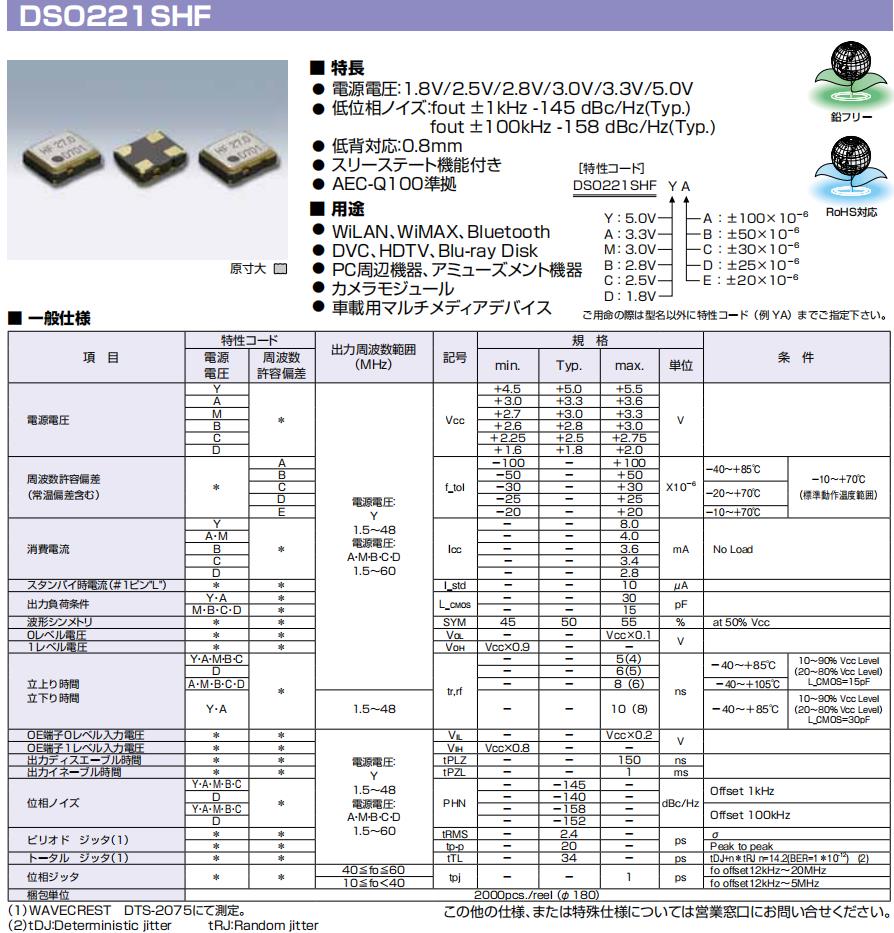

1XSF024000AR29 DSO221SHF 2520mm 相機模塊 1.8V 24MHZ 參數表| 項 目 | 特性コード |
出力周波數範囲 (MHz) |
記號 | 規 格 | 條 件 | |||||||||||
|
電源 電圧 |
周波數 許容偏差 |
min. | Typ. | max. | 単位 | |||||||||||
| 電源電圧 | Y | ＊ |
電源電圧： Y 1.5~48 電源電圧： A M B C D 1.5~60 |
VCC | +4.5 | +5.0 | +5.5 | V | ||||||||
| A | ＋3 .0 | ＋3.3 | ＋3.6 | |||||||||||||
| M | ＋2.7 | ＋3.0 | ＋3.3 | |||||||||||||
| B | ＋2 .6 | ＋2.8 | ＋3.0 | |||||||||||||
| C | ＋2 .25 | ＋2 .5 | ＋2.75 | |||||||||||||
| D | ＋1 .6 | ＋1.8 | ＋2.0 | |||||||||||||
|
周波數許容偏差 (常溫偏差含む) |
＊ | A | f?tol | −100 | − | ＋100 | X10−6 | −40~＋85℃ |
−10~＋70℃ (標準動作溫度範囲) |
|||||||
| B | −50 | − | ＋50 | |||||||||||||
| C | −30 | − | ＋30 | −20~＋70℃ | ||||||||||||
| D | −25 | − | ＋25 | |||||||||||||
| E | −20 | − | ＋20 | −10~＋70℃ | ||||||||||||
| 消費電流 | Y | ＊ |
 ICC |
− | − | 8.0 | mA | No Load | ||||||||
| A~ M | − | − | 4.0 | |||||||||||||
| B | − | − | 3.6 | |||||||||||||
| C | − | − | 3.4 | |||||||||||||
| D | − | − | 2.8 | |||||||||||||
| スタンバイ時電流(＃1ピン"L") | ＊ | ＊ | I std | − | − | 10 | μA | |||||||||
| 出力負荷條件 | Y A | ＊ | L_CMOS | − | − | 30 | pF | |||||||||
| M B C D | ＊ | − | − | 15 | ||||||||||||
| 波形シンメトリ | ＊ | ＊ | SYM | 45 | 50 | 55 | % | at 50% Vcc | ||||||||
| 0レベル電圧 | ＊ | ＊ | VOL | − | − | Vcc×0. 1 | V | |||||||||
| 1レベル電圧 | ＊ | ＊ | VOH | Vcc×0.9 | − | − | ||||||||||
|
立上り時間 立下り時間 |
Y? A? M? B? C | ＊ | tr,rf | − | − | 5(4) | ns | −40~＋85℃ |
10~90％ Vcc Level (20~80％ Vcc Level) L_CMOS=15pF |
|||||||
| D | − | − | 6(5) | |||||||||||||
| A ? M ? B ? C ? D | − | − | 8(6) | −40~＋105℃ | ||||||||||||
| Y A | 1.5~48 | − | − | 10(8) | −40?＋85℃ |
10~90％ Vcc Level (20~80％ Vcc Level) L_CMOS=30pF |
||||||||||
| OE端子0レベル入力電圧 | ＊ | ＊ |
電源電圧： Y 1.5~48 電源電圧： A M B C D 1.5~60 |
VIL | − | − | Vcc×0.2 | V | ||||||||
| OE端子1レベル入力電圧 | ＊ | ＊ | VIH | Vcc×0.8 | − | − | ||||||||||
| 出力ディスエーブル時間 | ＊ | ＊ | tPLZ | − | − | 150 | ns | |||||||||
| 出力イネーブル時間 | ＊ | ＊ | tPZL | − | − | 1 | ms | |||||||||
| 位相ノイズ | Y A M B C | ＊ | PHN | − | −145 | − | dBc/Hz | Offset 1kHz | ||||||||
| D | − | −140 | − | |||||||||||||
| Y A M B C | − | −158 | − | Offset 100kHz | ||||||||||||
| D | − | −152 | − | |||||||||||||
| ピリオド ジッタ(1) | ＊ | ＊ | tRMS | − | 2.4 | − | ps | σ | ||||||||
| ＊ | ＊ | tp-p | − | 20 | − | Peak to peak | ||||||||||
| トータル ジッタ(1) | ＊ | ＊ | tTL | − | 34 | − | ps | tDJ+n＊tRJ n=14.2(BER=1＊10-12) (2) | ||||||||
| 位相ジッタ | ＊ | ＊ | 40≦fo≦60 | tpj | − | − | 1 | ps | fo offset12kHz? 20MHz | |||||||
| 10≦fo＜40 | fo offset12kHz? 5MHz | |||||||||||||||
| 梱包単位 | 2000pcs./reel (φ 180) | |||||||||||||||

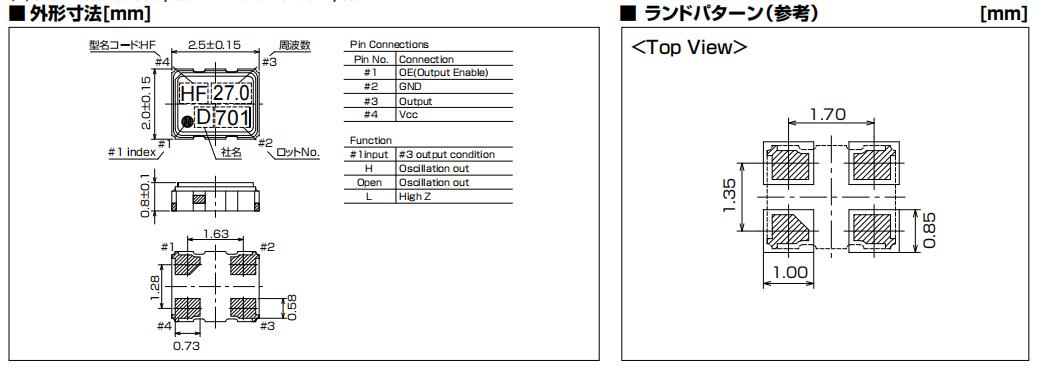

1XSF024000AR29 DSO221SHF 2520mm 相機模塊 1.8V 24MHZ 尺寸圖
1XSF024000AR29晶振 特點：
電源電壓:1.8V/2.5V/2.8V/3.0 V/ 3.3V/5.0V
低相位噪聲:fout±1khz - 145dbc /Hz(Typ.)
fout±100khz - 158dbc /Hz(Typ.)
支持低矮:0.8mm
帶三狀態功能
AEC-Q100兼容
| 品牌 | 原廠代碼 | 型號 | 尺寸 | 頻率 | 負載/電壓 | 精度 |
| KDS晶振 | 1D44818GQ1 | DSF753SBF | 7050 | 44.85MHZ | ||
| KDS晶振 | 1D51610GQ1 | DSF753SBF | 7050 | 51.65MHZ | ||
| KDS晶振 | 1ZP01992 | DSF753SCF | 5070 | 21.4MHZ | ||
| KDS晶振 | 1XSF033333ARA | DSO221SR | 2520 | 33.3333MHZ | ||
| KDS晶振 | 7FE02496A00H0000008 | DSO221SX | 2520 | 24.96MHZ | ||
| KDS晶振 | 1D73320GQ4 | DSF753SDF | 7050 | 73.35MHZ | 0 | 0 |
| KDS晶振 | 1XSF022579EH1 | DSO221SHF | 2520 | 22.5792MHZ | 1.8V | 50PPM |
| KDS晶振 | 1XSF027000EH6 | DSO221SHF | 2520 | 27.000MHZ | 3.3V | 30PPM |
| KDS晶振 | 1XSF033333ARD | DSO221SHF | 2520 | 33.333MHZ | 3.3V | 50PPM |
| KDS晶振 | 1XSF024000AR29 | DSO221SHF | 2520 | 24.000MHZ | 0 | 0 |
| KDS晶振 | 1XZA032768AD9 | DSK321STD | 3225 | 32.768KHZ | 5V | 5 |
| KDS晶振 | 1D49910GQ9 | DSF753SDF | 7050 | 49.95MHZ | 0 | 0 |
| KDS晶振 | 1D73312GQ18 | DSF753SDF | 7050 | 73.35MHZ | 0 | 0 |
| KDS晶振 | 1D44816GQ1 | DSF753SBF | 7050 | 44.85MHZ | 0 | 0 |
| KDS晶振 | 1XZA032768AD19 | DSK321STD | 3225 | 32.768KHZ | ||
| KDS晶振 | 1XSF026000AH6 | DSO221SH | 2520 | 26.000MHZ | 1.8V | 20PPM |
| KDS晶振 | 1XSF006140AR | DSO221SR | 2520 | 6.140MHZ | ||
| KDS晶振 | 1XSF012288EH1 | DSO221SHF有源振蕩器 | 2520 | 12.288MHZ | ||
| KDS晶振 | 1D44812GQ12 | DSF753SDF | 5070 | 44.850MHZ | ||
| KDS晶振 | 1D49915GQ1 | DSF753SBF | 5070 | 49.950MHZ | ||
| KDS晶振 | 1D49910GQ11 | DSF753SDF | 5070 | 49.950MHZ | ||
| KDS晶振 | 1D58010GQ4 | DSF753SDF | 5070 | 58.050MHZ |
