- 規格型號：67783852
- 頻率：32.768KHZ

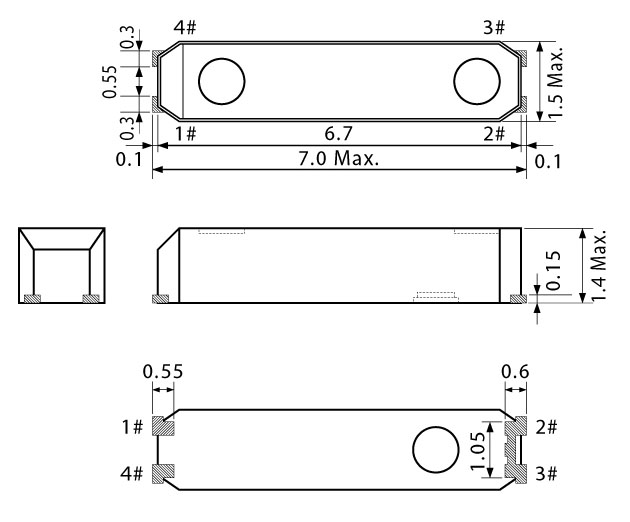

- 尺寸：7.0*1.5*1.5mm
- 產品描述：手機晶振,"Q-SPT7P0327620C5GF"無線市話手機(PHS),掌上電腦(PDA),數碼相機,車載音響,GPS模塊,FM調諧器模塊,各種微機的預備時鐘,移動設備等

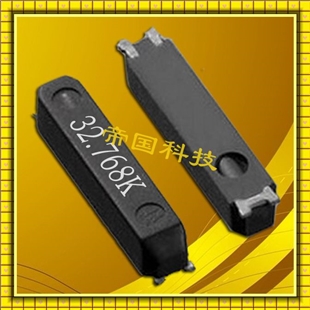

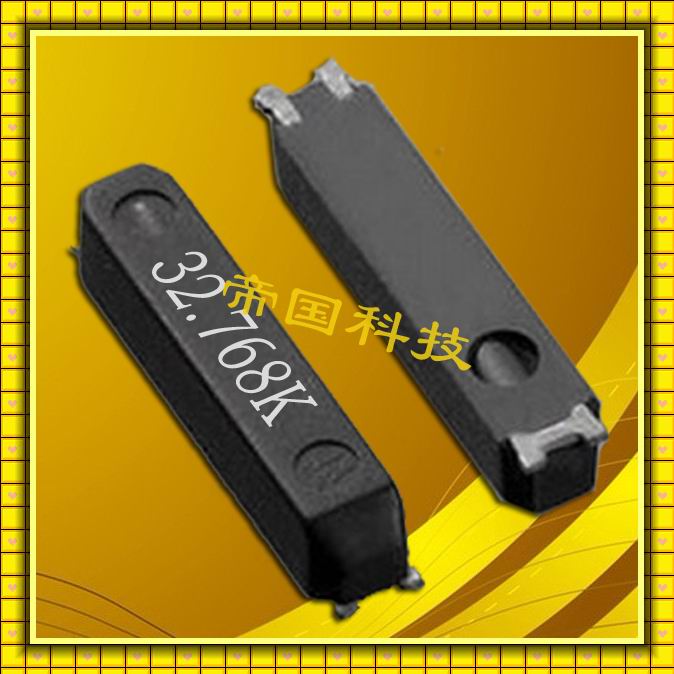

SSP-T7-F,32.768K晶振,貼片晶振,精工32.768K晶振,Q-SPT7P0327620C5GF
航欄(10).jpg)
SSP-T7-F藍牙晶體,精工32.768K晶振,進口貼片晶振,"Q-SPT7P0327620C5GF",貼片石英晶體諧振器,又簡稱為排帶包裝,這是這產品采用排帶盤式包裝,使產品在焊接時能采用SMT自動貼片機高速的焊接,大大節約人工,提高工作效率.32.768KHz千赫子時鐘晶體,其本身主要應用在時鐘控制產品,或者是控制模塊,主要給時鐘芯片提供一個基準信號,其主要各項功能還得看應用何種產品.
| 精工晶振參數 | 符號 | SSP-T7-F規格 |
| 公稱頻率 | f_nom | 32.768kHz |
| 頻率容許偏差 | f_tol | ±20 x 10-6,±50 x 10-6 |
| 頂點溫度 | Ti | +25±5ºC |
| 二級溫度系數 | B | (−3.5±1.0) x 10-8/ºC2 |
| 負載容量 | CL | 7pF ,9pF, 12.5pF |
| 串聯電阻 | R1 | 65kΩ 最大值 |
| 絕對最大激勵等級 | DL最大值 | 1μW |
| 推薦激勵等級 | DL | 0.1μW |
| 并聯電容 | C 0 | 0.8pF 典型值 |
| 頻率老化程度 | f_age | ±3 x 10-6 |
| 工作溫度范圍 | T_use | −40ºC to +85ºC |
| 保存溫度范圍 | T_stg | −55ºC to +125ºC |
為了使石英晶振"Q-SPT7P0327620C5GF",在振蕩電路中可以穩定地發生振蕩,電路的負性電阻與晶振的等效串聯電阻相比,必須具有充分大的容 量(振蕩寬限要大).建議將振蕩寬限設置為晶振的等效串聯電阻的5倍以上.
振蕩寬限評價方法的示例
與晶振串聯連接上純電阻 Rx,確認振蕩的開始或結 束.緩慢地使 Rx 值逐漸變大 , 開始或結束振蕩時 的最大電阻 Rx 加上晶振的有效電阻 Re,就是該電 路的大概負性電阻的數值.
負性電阻 |- R| = Rx + Re
|−R| 為晶振的等效串聯電阻的最大值 (R1 max.) 的 5 倍以上.
*Re 為振蕩時的有效電阻值.
Re = R1 (1 + CO/CL ) 2
"Q-SPT7P0327620C5GF", 精工愛普生公司成立于1942年5月,總部位于日本長野縣諏訪市愛普生從一家最初以加工機械手表起家的企業,是最早進入中國的跨國企業之一一直秉承"挑戰與創新"的企業文化,以科技創新為產業發展做出貢獻的同時,也實現了與中國市場的共同成長.精工優秀的企業文化,創新的業務模式領先的科技實力以及強大的品牌優勢,都為其成功奠定了堅實的基礎.精工集團敢于挑戰與創新這種精神已融入企業骨髓中.從世界第一臺微型數字打印機EP-101,到令世界鐘表史發生變革的第一塊石英手表Seiko QuartzAstron 35SQ,再到堪稱改變我們今天生活方式的世界第一臺720dpi的彩色噴墨打印機Epson Stylus Color,直至今天愛普生提供的令人感動的產品和服務,眾多的"世界第一"以及革命性的產品都是在"挑戰與創新"的DNA下創造而來.
.jpg)
SII作為優秀的企業市民,以企業活動與地球環境相融合為目標,為保護環境而不斷地 努力向上,為實現與所有的生命體持續同處共榮的社會做出貢獻.
提供適合于保護環境的產品."Q-SPT7P0327620C5GF",
對應歐洲RoHS指令(電氣電子設備中限制使用特定有害物質指令)及各國法令法規(REACH法規等) 作為采用新材料的其中一個條件,規定實施環境影響評價法. 環境影響評價法用于調查材料中是否含有RoHS指令中的對象物質,是否含有法令法規中指定禁止使用的對象物質,來對應 RoHS指令和其他限制法令.(其中部分部件可能使用例外事項中的構件)
對應無鹵素,燃燒高濃度、包含以溴和氯為代表的“鹵族物質”的塑料等物質時,會產生有毒氣體(二惡英).本公司將沒有使用溴、氯 系列的阻燃材料的產品稱為“無鹵素產品”,石英事業部實現了全部產品的無鹵素化,向客戶提供對環境友好的環保產品.
對應SII制定的綠化商品基準,本公司對達到一定基準的對環境友好的環保產品實行SII綠化商品的認證.石英事業部的所有產品均通過了SII綠化商品的認證.
