規格型號：98922346
頻率：27MHZ
尺寸：2.5*2.0mm
PDF
產品描述：1XXA27000EDA數據手冊\DSA221SDN\2520mm\3.3V\27MHZ\2.5ppm，尺寸為2520mm，頻率為27MHZ，精度2.5ppm，電壓3.3V，日本大真空晶振，KDS晶振，VC-TCXO晶振，壓控溫補晶體振蕩器，有源貼片晶振，2520mm有源振蕩器，低電壓...

1XXA27000EDA數據手冊\DSA221SDN\2520mm\3.3V\27MHZ\2.5ppm，尺寸為2520mm，頻率為27MHZ，精度2.5ppm，電壓3.3V，日本大真空晶振，KDS晶振，VC-TCXO晶振，壓控溫補晶體振蕩器，有源貼片晶振，2520mm有源振蕩器，低電壓晶振，低相位晶振，高精度晶振，手機晶振、GPS定位系統晶振，無線通信設備專用晶振，1XXA10000MPA有源晶振。

進口晶振產品主要應用：手機、GPS/GNSS、產業用無線通信設備等領域。1XXA27000EDA數據手冊\DSA221SDN\2520mm\3.3V\27MHZ\2.5ppm.

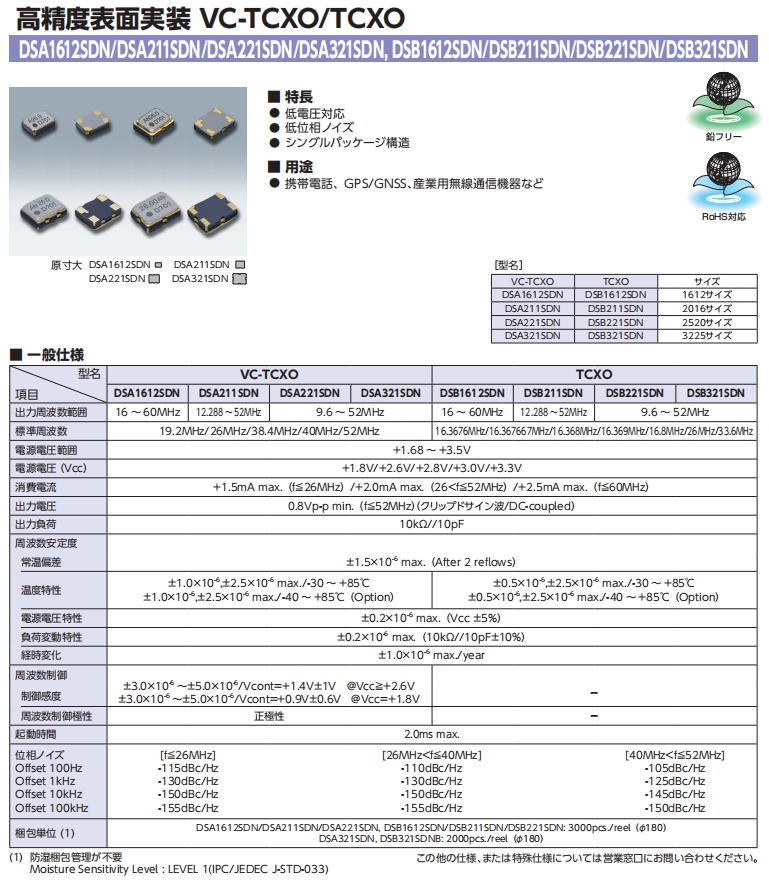

1XXA27000EDA數據手冊\DSA221SDN\2520mm\3.3V\27MHZ\2.5ppm 參數表

型名項目	VC-TCXO
	DSA1612SDN	DSA211SDN	DSA221SDN	DSA321SDN
出力周波數範囲	16 ~ 60MHz	12.288 ~52MHz	9.6 ~ 52MHz
標準周波數	19.2MHz/26MHz/38.4MHz/40MHz/52MHz
電源電圧範囲	+1.68 ~ +3.5V
電源電圧(Vcc)	+1.8V/+2.6V/+2.8V/+3.0V/+3.3V
消費電流	+1.5mA max. (f≦26MHz) /+2.0mA max. (26＜f≦52MHz) /+2.5mA max. (f≦60MHz)
出力電圧	0.8Vp-p min. (f≦52MHz)(クリップドサイン波/DC-coupled)
出力負荷	10kΩ//10pF
周波數安定度常溫偏差溫度特性電源電圧特性負荷変動特性経時変化	±1.5×10-6 max. (After 2 refl ows)
	±1.0×10-6,±2.5×10-6 max./-30~ +85℃ ±1.0×10-6,±2.5×10-6 max./-40 ~+85℃(Option)
	±0.2×10-6 max. (Vcc ±5%)
	±0.2×10-6 max. (10kΩ//10pF±10%)
	±1.0×10-6 max./year
周波數制御制御感度周波數制御極性	±3.0×10-6 ±5.0×10-6/Vcont=+1.4V±1V @Vcc≧+2.6V ±3.0×10-6 ±5.0×10-6/Vcont=+0.9V±0.6V @Vcc=+1.8V
	正極性
起動時間	2.0ms?max.
位相ノイズ Off?set 100Hz Off?set 1kHz Off?set10kHz Off?set100kHz	[f≦26MHz] - 115dBc/Hz - 130dBc/Hz - 150dBc/Hz - 155dBc/Hz		[26MHz＜f≦40MHz] - 110dBc/Hz - 130dBc/Hz - 150dBc/Hz - 155dBc/Hz
梱包単位(1)	DSA1612SDN/DSA211SDN/DSA221SDN,DSB1612SDN/DSB211SDN/DSB221SDN:3000pcs./reel (φ180) DSA321SDN,DSB321SDNB:2000pcs./reel(φ180)

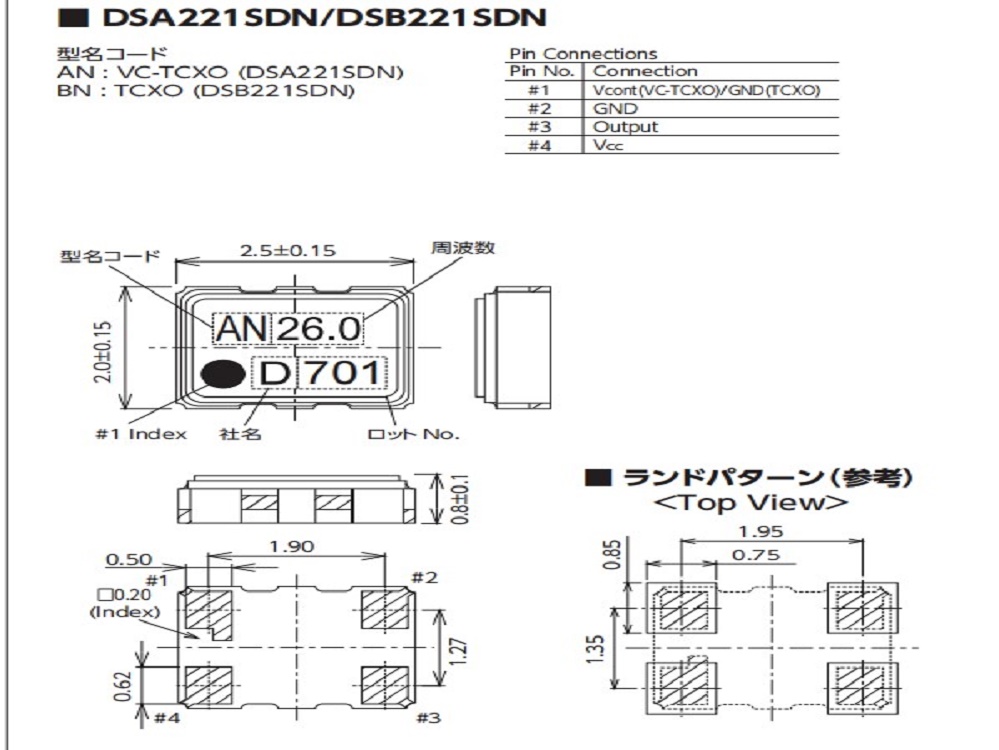

1XXA27000EDA數據手冊\DSA221SDN\2520mm\3.3V\27MHZ\2.5ppm 尺寸圖

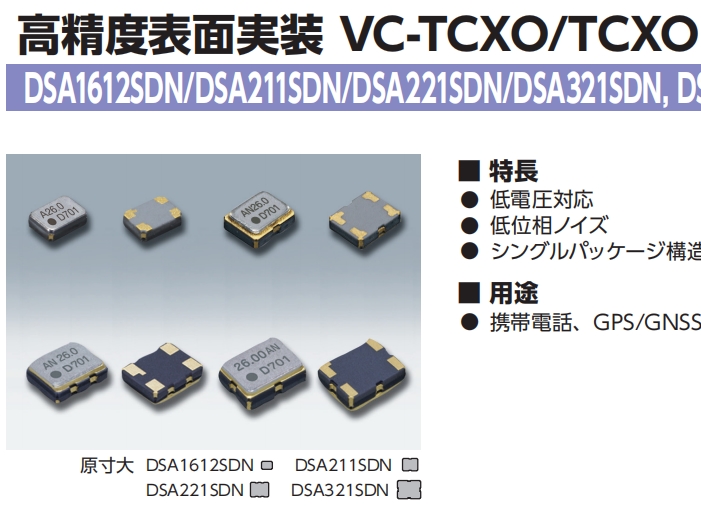

1XXA27000EDA晶振特點：
低電壓對應

●低相位噪聲

●單封裝結構
